Inspeção visual

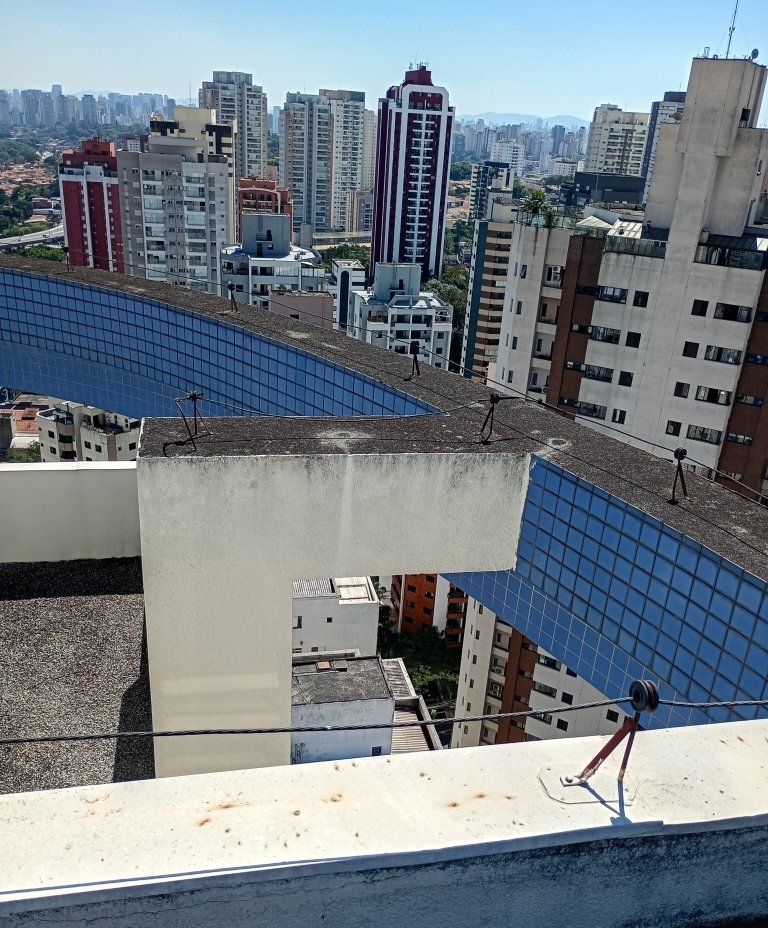

Captores, condutores de descida, conexões, fixações e caixas de inspeção, da cobertura ao solo.
SPDA · NBR 5419
Laudo e manutenção de SPDA (para-raios)
Inspeção do sistema de proteção contra descargas atmosféricas, medições e laudo conforme a ABNT NBR 5419, com a lista do que corrigir e a execução pela mesma equipe.
- Inspeção na cobertura e nas descidas
- Medições registradas no laudo
- Laudo com ART ou TRT
O que está incluído
Inspeção, laudo e correção
Medições

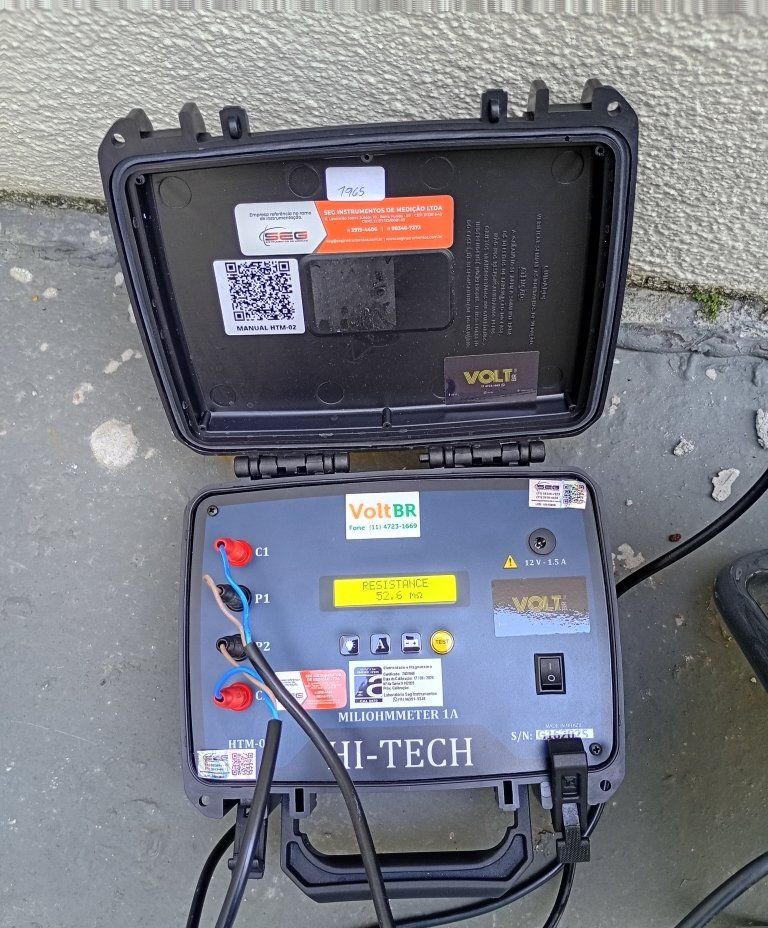

Continuidade das descidas e das armaduras, quando usadas, e resistência do aterramento, com terrômetro.
Laudo
Situação do sistema frente à NBR 5419, fotos, medições e as correções em ordem de prioridade.
Correções
Troca de cabos e conexões, fixação de captores, recuperação de caixas de inspeção e do aterramento.
Projeto de SPDA
Projeto de sistema novo ou de adequação à NBR 5419, com análise de risco da edificação.
Proteção contra surtos
Dispositivos de proteção contra surtos (DPS) nos quadros, para proteger os equipamentos dentro do prédio.
Fotos de serviços

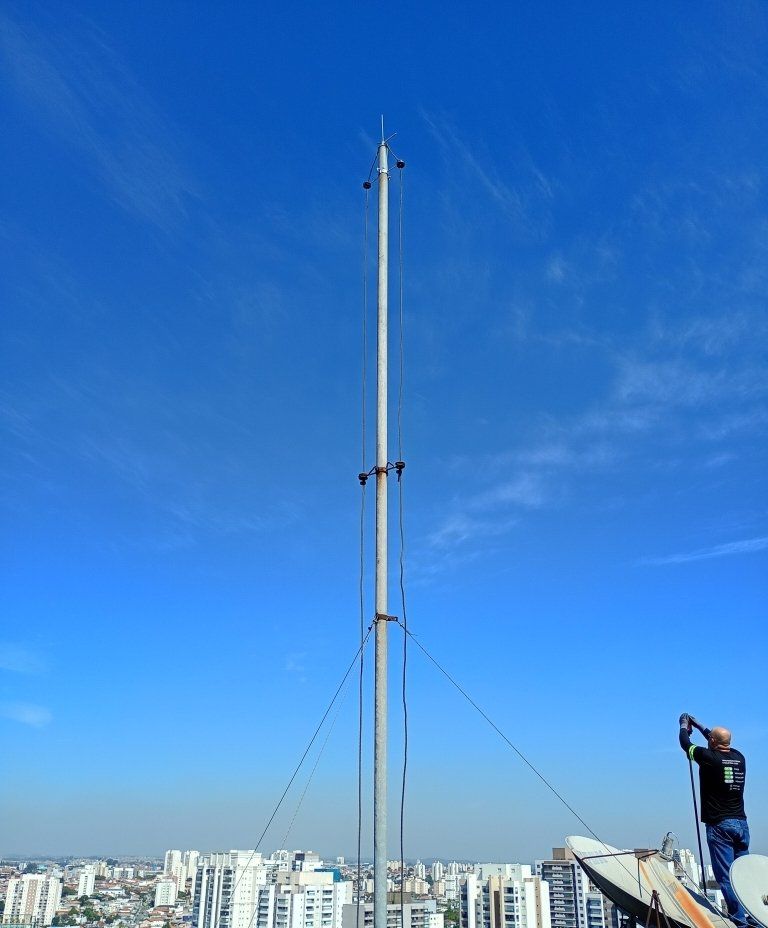

Da cobertura ao aterramento
Por que o SPDA precisa de inspeção
O para-raios fica exposto ao tempo. Com os anos, conexões oxidam, fixações soltam, cabos são cortados em reformas e equipamentos novos são instalados na cobertura fora da área protegida. Um sistema que estava certo na instalação pode não proteger mais.
A inspeção confere cada parte do sistema e as medições mostram se a corrente de um raio tem caminho seguro até o solo.
Periodicidade da inspeção
A norma ABNT NBR 5419-3 prevê:
| Tipo de inspeção | Quando |
|---|---|
| Visual | Todo ano |
| Completa, na maioria das edificações | A cada 3 anos |
| Completa, em locais com risco de explosão, corrosão atmosférica severa ou serviços essenciais | Todo ano |
| Extra | Depois de reformas na cobertura e quando a edificação é atingida por um raio |
O laudo registra a data da inspeção e quando deve ser feita a próxima.
Sistema antigo e a norma atual
A NBR 5419 foi revisada em 2015 e mudou critérios de projeto e de inspeção. O laudo indica se o sistema atende a versão atual e, se não atender, o que precisa ser adequado. Quando a adequação é grande, o caminho é um projeto novo, com análise de risco da edificação.
O laudo e a NR-10
Para empresas com carga instalada acima de 75 kW, a documentação das inspeções e medições do SPDA faz parte do Prontuário das Instalações Elétricas. Fazer os dois juntos economiza visita e mantém a documentação coerente.
Perguntas frequentes
Dúvidas de quem contrata
Qual a validade do laudo SPDA?
A ABNT NBR 5419-3 prevê inspeção visual anual e inspeção completa em intervalos que dependem da estrutura: a cada três anos na maioria das edificações e todo ano em locais com risco de explosão, expostos a corrosão atmosférica severa ou que prestam serviços essenciais. Também é preciso inspecionar depois de reformas na cobertura e quando a edificação é atingida por um raio.
Quem pode assinar o laudo SPDA?
Um profissional legalmente habilitado: engenheiro eletricista com registro no CREA ou técnico com registro no CFT, dentro das suas atribuições, com ART ou TRT.
O laudo SPDA é exigido para o AVCB?
Em edificações que precisam de para-raios, é comum o Corpo de Bombeiros pedir o laudo ou atestado do SPDA com ART na vistoria. Seguradoras também costumam pedir. Confira as exigências do seu caso com quem cuida do processo do AVCB.
Quanto custa um laudo SPDA?
Depende da área da cobertura, do número de descidas e das condições de acesso. O orçamento sai depois de ver o projeto do sistema ou de uma visita.
Vocês fazem as correções apontadas no laudo?
Sim. A mesma equipe executa as correções e faz uma nova inspeção para atualizar o laudo.
